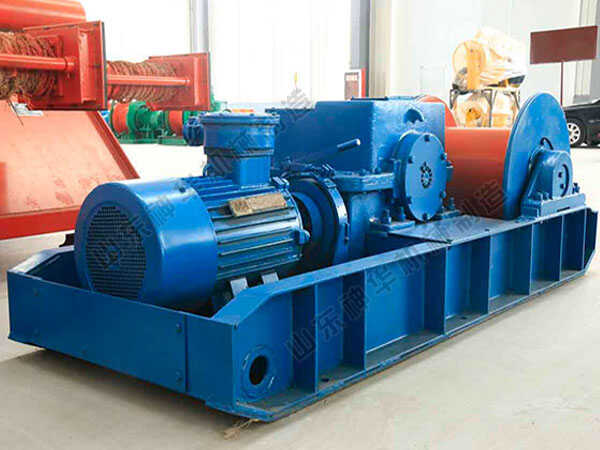

双速绞车的部装过程你了解多少?

---

大家知道吗？据小编了解双速绞车应先进行部装，然后进行总装。总装前应先装减速箱、卷筒装置两个主要部分。那么具体是怎么进行装配的呢？我们现在便来了解一下双速绞车总装之前的部装是怎样进行的？

双速绞车部装：

      减速箱在装配该部分时，可按以下程序进行装配。

      1）先将齿轮轴、滑移轴、轴、过桥轮轴各组件分别进行装配，然后依次将各组件装在下箱体内

      2）调速装置的拨叉和拨块装配在一起后，在上箱体未与下箱体合箱之前装到滑移齿轮的+环形槽上，待上下箱体合箱后再装调速装置的其他零件。调速手把应搬动自如。

      3）齿轮轴正确的轴向位置调整可借助于套杯与箱体间的调整垫片                和齿轮轴上的圆螺母来实现，大锥齿轮及滑移轴上的圆柱齿轮正确的轴向位置调整可借助于调整滑移轴组件两端的轴承套、调整螺钉来实现。轴组件上的零件的正确轴向位置由两端的端盖与箱体间的垫片来实现。

      4）锥齿轮传动保证侧隙为0.15～0.20mm，闭式圆柱齿轮传动保证侧隙为0.20～0.25mm，过桥齿轮与小齿轮传动保证侧隙为0.25～0.30mm。

      5）圆锥滚子轴承的轴向游隙为0.05-0.10mm，双列向心球面滚子轴承的轴向游隙为0.05-0.08mm。

      6）用红丹粉来检验接触斑点，锥齿轮沿齿高和齿宽接触斑点都不小于60%，闭式直齿圆柱齿轮接触斑点沿齿高不小于45%，齿宽不小于50%，开式直齿圆柱齿轮接触斑点沿齿高不小于40%，齿宽不小于50%。

      7）将tou气塞、透视盖、探油针、及其他零部件装好，并按第四节规定加注润滑油和+润滑脂。

      卷筒装该部分主要包括卷筒、双列向心球面滚子轴承、卷筒轴、挡油环、轴承盖、大齿轮、+瓦座等。轴承的轴向游隙为0.05-0.08mm。

    上述便是本站给大家分享的关于双速绞车部装过程啦！这是你们想要的答案吗？希望能帮助到您，感谢观看！
