矿用双速绞车结构与传动优化解析

---

矿用双速绞车是一种专为煤矿井下设计的隔爆型机械设备，具备双速双牵引力特性，通过机械调速实现快速与慢速模式的切换。下面是矿用双速绞车结构与传动优化解析。

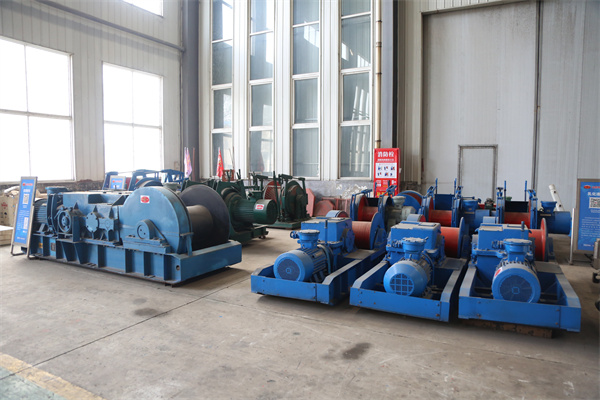

矿用双速绞车结构与传动优化解析

一、结构优化：紧凑性与适应性设计

矿用双速绞车采用长条形对称结构，通过型钢焊接框架实现结构紧凑化，前后槽钢配合钢板及筋板增强整体刚性，同时控制设备宽度与高度以适应井下狭窄空间。其模块化设计体现在：

底架集成化：电动机、减速器、卷筒装置等核心部件通过螺栓组固定于底架槽钢面，槽钢底面预留安装孔位，便于快速拆装与不同工位自移。例如，JSDB系列绞车底架左侧焊有三段小槽钢，其中两段用于固定电动机，另一段通过腰形孔实现制动系统灵活调整。

密封与防护优化：卷筒装置采用上下罩子封闭设计，透盖与箱体间设置密封装置，防止煤尘侵入及润滑油外溢，确保设备在-10℃至40℃、相对湿度≤95%的井下环境中稳定运行。

轻量化材料应用：部分型号采用高强度合金钢替代传统碳钢，在保证结构强度的同时减轻设备重量，例如SDJ-8改进型绞车通过优化底架筋板布局，使整机重量降低15%，便于井下人力搬运。

二、传动系统优化：效率与可靠性提升

双轴多级传动技术

大传动比实现：通过联轴器、减速器与一ji开式圆柱齿轮的串联传动，形成多级减速链。例如，JSDB-30AY型绞车总传动比达450:1，慢速模式下外层zui大静张力达300kN，可拖动重载液压支架；快速模式通过滑移齿轮切换传动路径，实现1.48m/s的绳速，提升空载回程效率。

齿-联传动系统：闭式圆柱齿轮与内齿圈的啮合设计，结合圆锥滚子轴承（轴向游隙0.05-0.10mm）与双列向心球面滚子轴承（轴向游隙0.05-0.08mm），确保传动平稳性。侧隙控制方面，锥齿轮侧隙0.15-0.20mm、闭式圆柱齿轮侧隙0.20-0.25mm，减少齿轮磨损与噪音。

调速机构创新

机械滑移调速：操作员通过搬动调速手把，使闭式圆柱齿轮的小齿轮滑移至与内齿圈联接，实现快速传动；反向操作则恢复慢速模式。此设计避免了液压调速系统的泄漏风险，且调速响应时间≤2秒。

虚拟样机技术验证：以SDJ-8绞车为例，通过ADAMS动力学仿真优化齿轮参数，使变速箱齿轮体积减小12%，同时利用UG有限元分析验证关键部件强度，确保在1.5倍额定载荷下应力集中系数≤1.8，延长使用寿命。

制动系统可靠性强化

双闸制动结构：采用手动刹车与断电自锁双重保护，制动闸带与卷筒摩擦系数≥0.4，确保在70℃高温环境下仍能提供1.8倍额定扭矩的制动力。例如，JSDB-19型绞车在倾角30°的巷道中，制动距离≤0.5m，满足MT/T 99-2006《矿用提升绞车an全要求》。

密封与润滑优化：制动闸瓦采用铜基粉末冶金材料，配合nai高温润滑脂，使闸瓦寿命延长至8000小时以上，减少井下维护频次。

三、优化效果与行业应用价值

效率提升：双速传动使绞车综合工作效率提高30%，例如在综采工作面搬运液压支架时，慢速模式确保an全定位，快速模式缩短辅助时间，单班作业量提升25%。

成本降低：结构工艺简化使制造成本下降18%，维护费用降低40%。以JSDB-16型绞车为例，其模块化设计使易损件种类减少60%，备件库存成本降低55%。

an全合规：隔爆型结构通过MA认证，适用于瓦斯浓度≤0.5%的井下环境，且密封设计防止煤尘积聚，降低爆炸风险。

四、未来发展方向

随着煤矿智能化转型，矿用双速绞车将向以下方向优化：

电动化调速：集成变频器实现无级变速控制，提升调速精度至±0.1r/min，适应自动化采煤需求。

远程监控系统：通过物联网传感器实时监测设备温度、振动等参数，提前预警轴承磨损或齿轮故障，减少非计划停机时间。

轻量化与模块化：采用碳纤维复合材料替代金属部件，使设备重量减轻30%，同时开发标准化接口，支持快速更换不同规格卷筒以适应多场景作业。

以上是矿用双速绞车知识点，喜欢的朋友欢迎随时观看。
