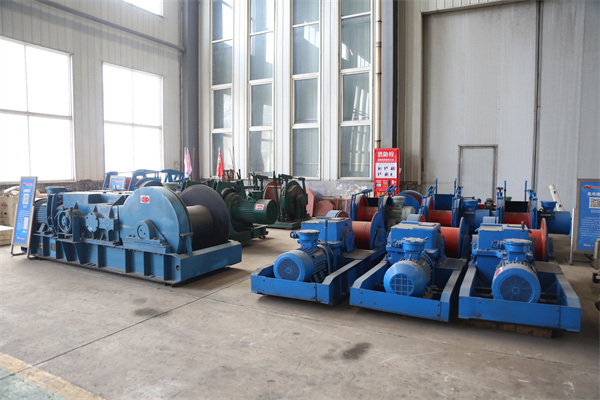

矿用双速绞车速度切换的实现方式

---

矿用双速绞车的速度切换主要通过齿轮传动系统与手动/机械控制装置的协同作用实现，具体实现方式如下：

一、核心传动结构：齿轮系统的变速设计

双轴多级传动

绞车采用“双轴多级”齿轮传动系统，通过多级齿轮啮合实现大传动比。该系统包含两套独立的齿轮组，分别对应慢速和快速档位。慢速档通过大传动比放大扭矩，适用于重载起升；快速档通过小传动比提升转速，适用于轻载或空载返回。

齿-联传动系统

“齿-联”传动系统通过齿轮与联轴器的组合，实现慢速与快速的无级切换。其关键部件包括：

滑移齿轮：安装在di二传动轴上，通过拨叉或手动拨杆移动，改变与双联齿轮的啮合位置。

双联齿轮：由两个不同齿数的齿轮组成，分别对应慢速和快速档位。滑移齿轮与双联齿轮的不同齿轮啮合时，传动比发生变化，从而实现速度切换。

二、速度切换的实现方式

手动拨叉换挡

操作原理：司机通过操作台上的变速手把，控制拨叉的移动。拨叉带动滑移齿轮在di二传动轴上滑动，使其与双联齿轮的不同齿轮啮合。

切换过程：

慢速档：滑移齿轮与双联齿轮的大齿数齿轮啮合，传动比大，输出扭矩高，速度慢。

快速档：滑移齿轮与双联齿轮的小齿数齿轮啮合，传动比小，输出扭矩低，速度快。

优势：结构简单，操作直观，适用于需要频繁切换速度的井下作业。

机械差动调速（部分型号）

操作原理：通过机械差动装置（如行星齿轮系）实现速度的无级调节。司机通过操作手柄改变差动装置的输入比例，从而调整输出速度。

切换过程：

慢速档：差动装置将大部分动力传递至低速齿轮组，输出慢速高扭矩。

快速档：差动装置将大部分动力传递至高速齿轮组，输出快速低扭矩。

优势：速度切换平滑，无冲击，适用于对速度稳定性要求较高的场景。

三、速度切换的辅助控制

液力变矩器（部分型号）

作用：在绞车启动、停车、换挡过程中，液力变矩器通过液体介质传递动力，实现平稳加速和减速，减少齿轮冲击。

切换过程：当司机操作变速手把时，液力变矩器自动调整扭矩输出，确保速度切换的平稳性。

制动系统协同

驻车制动器：在速度切换前，司机需先通过操作台上的驻车制动器按钮，刹住卷筒，防止切换过程中卷筒意外转动。

行车制动器：切换完成后，松开驻车制动器，通过行车制动踏板控制绞车的启动和停止。

四、速度切换的an全设计

空档保护

设计原理：为防止滑移齿轮在快慢速变档间隔中出现空档（即齿轮未与任何双联齿轮啮合），部分绞车将an全制动闸安装在第三传动轴（非滑移轴）上。当检测到空档时，制动闸自动锁紧，防止绞车失控。

优势：避免“空档飞车”事故，提升作业an全性。

互锁机制

设计原理：操作台上的变速手把与制动系统互锁。在制动器未wan全松开时，变速手把无法移动；在变速过程中，制动器自动锁紧，防止误操作。

优势：确保速度切换与制动操作的同步性，减少人为失误。

综上所述，矿用双速绞车的速度切换主要通过双速电机绕组连接方式的切换（如△/YY接法）改变电机输出转速，或通过变速箱内不同齿轮组的啮合变换传动比，配合机械、液压或气动换挡机构实现动力传递路径的切换，zui终达成高低速的平稳转换，以适应矿山不同工况下的牵引需求，保障作业的an全与gao效。
