矿用双速绞车速度控制策略与传动系统设计及性能优化解析

---

矿用双速绞车作为矿山生产运输环节的关键设备，其速度控制与传动系统的性能直接关系到作业效率、an全保障及能源消耗。该设备通过特定的传动机构实现高低两种速度的切换与精que调控，以适应矿山井下复杂工况下不同负载、不同作业场景的需求，如物料提升、巷道牵引及设备辅助移动等。深入解析其速度控制原理与传动系统构成，对于优化绞车运行参数、提升设备可靠性、降低维护成本具有重要的理论与实践意义。本文将围绕矿用双速绞车的速度调节方式、传动部件特性、动力传递路径及系统协同工作机制展开详细探讨，旨在为矿山设备的设计改进、操作维护及智能化升级提供技术参考。

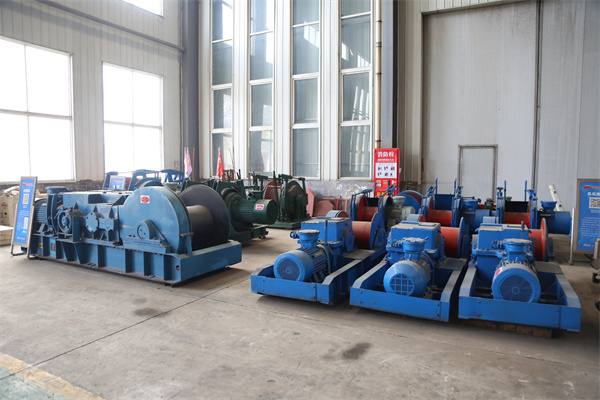

矿用双速绞车的速度控制与传动系统解析

一、速度控制机制：双档切换的核心逻辑

矿用双速绞车通过机械变速装置实现快速与慢速的切换，其核心原理为齿轮啮合位置的改变，具体流程如下：

变速操作

操作员通过搬动调速手把（或挡位拨叉），使滑移齿轮（如双联齿轮）与不同传动路径的齿轮啮合。例如：

快速档：滑移齿轮与内齿圈联接，动力直接传递至滚筒，实现高速旋转（如JSDB-19型快速内层绳速达1.538m/s）。

慢速档：滑移齿轮脱离内齿圈，与减速齿轮组啮合，通过多级传动降低转速并增大牵引力（如JSDB-19型慢速内层zui大静张力达320KN）。

an全互锁设计

系统强制要求绞车须在快速档或慢速档时才能启动，空挡状态下无法运行，避免误操作引发事故。

应用场景适配

快速档：适用于轻载、长距离运输（如拉空车、回绳），提升效率。

慢速档：适用于重载、短距离作业（如推移液压支架、搬运综采设备），确保牵引力充足。

二、传动系统：多级减速与动力传递路径

矿用双速绞车采用“双轴多级”传动结构，通过联轴节、减速器和齿轮组实现动力传递与速度调节，典型传动路径如下：

动力输入

电动机（如JSDB-19型配备45kW防爆电机）输出动力，经联轴节传递至减速器。

多级减速

一ji减速：通过闭式圆柱齿轮或行星齿轮组降低转速，增大扭矩。

二级减速：滑移齿轮与双联齿轮啮合，进一步调整速比（如快速档速比为1:10，慢速档速比为1:50）。

末级传动：动力通过开式圆柱齿轮或链轮传递至滚筒，驱动钢丝绳缠绕。

关键部件参数

齿轮精度：锥齿轮接触斑点沿齿高≥60%、齿宽≥60%；闭式直齿圆柱齿轮接触斑点沿齿高≥45%、齿宽≥50%，确保传动平稳。

轴承游隙：圆锥滚子轴承轴向游隙0.05-0.10mm，双列向心球面滚子轴承0.05-0.08mm，减少磨损。

容绳量：JSDB-19型卷筒容绳量达400m，适应长距离运输需求。

结构优势

紧凑性：长条形对称设计，外形尺寸3825×1214×1470mm（JSDB-19型），适合井下狭窄空间。

可靠性：齿轮轴向位置通过调整垫片和圆螺母固定，避免轴向窜动；tou气塞、探油针等部件确保润滑系统稳定。

三、技术演进：从“齿-联”传动到一体化设计

早期技术

20世纪90年代研制的“齿-联”传动双速绞车，通过联轴节和减速器实现速比调节，但结构复杂、维护成本高。

现代优化

一体化设计：将快速与慢速传动系统集成于同一箱体（如JSDB系列），减少部件数量，提升可靠性。

变频控制：部分型号（如JYB50×1.40S）采用变频电机，实现无级调速，适应变载荷工况。

智能制动：配备液压an全闸和工作制动器，过载时自动制动，确保an全停车。

四、典型应用案例：JSDB-19型双速绞车

参数：

钢丝绳直径：30mm

慢速内层zui大静张力：320KN

快速内层绳速：1.538m/s

外形尺寸：3825×1214×1470mm

场景：

在某煤矿综采工作面，JSDB-19型绞车慢速档用于推移重达50吨的液压支架，牵引力充足；快速档用于回绳，效率提升40%。

综上所述，矿用双速绞车的速度控制与传动系统作为其核心组成部分，通过机械传动与电气控制的协同配合，实现了低速重载与高速轻载工况的灵活切换，既满足了煤矿井下复杂作业环境中物料运输、设备牵引的动力需求，又保障了操作过程的an全性与gao效性。随着智能化、自动化技术在矿山领域的深入应用，未来双速绞车的速度控制将朝着更jing准的数字化调节、更可靠的故障自诊断以及与矿井综合控制系统的深度集成方向发展，为提升矿山生产效率、降低运维成本、推动绿色智能矿山建设提供坚实的技术支撑。
