如何避免安装误差？——矿用双速多用绞车精准调试的关键技巧

---

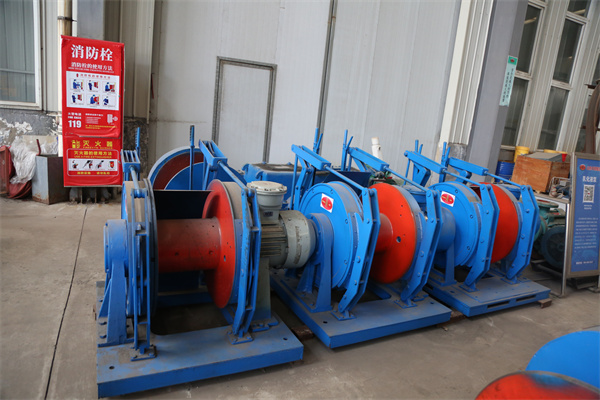

矿用双速多用绞车作为煤矿井下辅助运输的核心设备，其安装调试质量直接关系到矿井提升系统的运行效率与an全性能。该设备具备低速重载与高速轻载的双速运行特性，可广泛应用于巷道掘进、工作面搬家、设备回撤等多种场景，是实现矿井gao效运输的关键装备。随着煤矿智能化建设的推进，对绞车设备的安装精度、运行稳定性及an全可靠性提出了更高要求。因此，严格遵循科学的安装调试流程，规范执行技术标准，不仅是保障设备长期稳定运行的基础，更是yu防机械故障、降低an全风险的重要手段。本文基于《煤矿an全规程》及相关行业标准，结合现场实践经验，系统阐述矿用双速多用绞车的安装准备、基础施工、设备组装、电气调试及试运行等关键环节的技术要求与操作要点，旨在为现场技术人员提供全面的指导依据，确保设备安装调试工作的规范性、an全性与gao效性。

一、安装前准备（an全 + 技术）

设备入井验收：检查防爆合格证、煤安证、出厂试验记录；外观无变形、裂纹，电机、减速器、卷筒、制动闸完好，紧固件齐全。

环境与场地：

巷道净高≥2.2m，宽度满足绞车zui突出部位距轨道≥700mm。

底板坚硬、无积水、无浮煤；绞车安装处顶板支护完好，无危岩。

工具与材料：

工具：水平尺、扭矩扳手、塞尺、钢丝绳卡扣、大锤、锚杆钻机。

材料：M24～M30 地脚螺栓、200# 混凝土、锚固剂、钢丝绳、绳卡（主绳≥5 付，保险绳≥3 付）。

二、基础施工与固定（三种常用方式）

1）混凝土基础（优先，功率≥18.5kW）

按厂家图纸放线，挖基础坑（长 × 宽 × 深按机型，一般深≥800mm）。

坑底夯实，浇筑 200# 混凝土，预埋地脚螺栓（孔深≥1000mm）。

养护≥96 小时，强度达标后安装绞车。

绞车就位，找平（水平度≤0.2/1000），紧固地脚螺栓（双螺母，外露 2～3 丝）。

2）地锚固定（硬岩底板，常用）

采用 φ20mm×1800mm 高强螺纹钢锚杆，全长锚固，锚固力≥85kN（8.5 吨）。

每侧不少于 2 根，四角布置，与底座钢梁焊牢或螺栓紧固。

3）四压两戗（工作面临时用）

压柱：4 根，φ≥180mm 松木，垂直压在底座四角，柱顶加木楔背紧。

戗柱：2 根，前倾 15～30°，柱顶入顶板柱窝，角度一致、牢固。

严禁用金属支柱作戗压柱；须另设生根绳（φ≥15.5mm 钢丝绳，连至锚杆）。

三、整机安装与找正

1）底座与减速器

底座就位后二次找平，水平尺纵向、横向校验。

减速器吊上底座，螺栓紧固；检查箱体无裂纹、油位正常（油位在标尺 1/2～2/3）。

2）卷筒装置

卷筒吊装到位，与减速器输出轴同轴；轴承轴向游隙：0.05～0.08mm。

大齿轮与过桥齿轮啮合：

接触斑点：齿高≥40%、齿宽≥50%。

齿侧间隙：0.20～0.26mm（闭式圆柱齿）。

3）电机安装（同轴度关键）

电机吊上底座，加减垫片调整中心高。

同轴度：电机轴与减速器输入轴同轴度≤φ0.32mm，倾角≤4′。

联轴器间隙 2～4mm，螺栓对角均匀紧固。

4）制动系统（双闸：工作闸 + an全闸）

制动闸瓦与制动轮间隙：2～3mm（均匀）。

施闸灵活、无卡阻；松闸后闸瓦不摩擦制动轮。

制动杠杆、连杆销轴齐全，开口销到位，动作可靠。

5）钢丝绳安装（an全重中之重）

钢丝绳规格符合设计（与机型匹配），无断丝、锈蚀、变形。

绳头固定：从卷筒绳孔穿入，用两副压绳板 + 高强度螺栓压紧，严禁系在轴上。

卷筒余绳：≥3 圈（松车后），边缘高出zui外层钢丝绳≥2.5d（d 为绳径）。

绳卡：主绳≥5 付，保险绳≥3 付，卡距 100～200mm，交错布置，螺母拧紧。

四、电气系统安装（防爆 + 闭锁）

电机接线：隔爆接线盒，电缆引入密封可靠，失爆零容忍国家矿山an全监察局。

控制回路：远方 / 就地控制，双速切换开关、急停按钮、制动闭锁联锁齐quan国家矿山an全监察局。

接地保护：绞车底座、电机、开关可靠接地，接地电阻≤2Ω国家矿山an全监察局。

电缆敷设：吊挂整齐，无挤压、无破皮，接线符合防爆标准国家矿山an全监察局。

五、调试步骤（空载→负载，先慢后快）

1）调试前检查（逐项确认）

所有螺栓紧固、无松动；

减速器油位正常、无渗漏；

制动间隙合格、动作灵活；

钢丝绳固定牢固、排列整齐；

电气接线正确、绝缘良好（摇测≥1MΩ）。

2）空载调试（慢速→快速，正→反）

点动试验：电机点动，检查转向（与卷筒标识一致），无异常声响、卡阻。

慢速空载：慢速档，正反转各运行 15～30min：

运转平稳、无冲击、无异常振动；

轴承温升≤40℃，减速器油温≤80℃、温升≤60℃；

制动灵敏可靠，调速手把切换自如、无卡滞。

快速空载：快速档，正反转各运行 15～30min，同上标准，重点检查双速切换无冲击、无跳档。

3）负载调试（逐级加载，重载慢速）

负载从25%→50%→75%→bai分百 额定牵引力逐级增加，每级运行 10～15min。

重载须用慢速档，严禁快速重载；轻载（≤30% 额定牵引力）可用快速档国家矿山an全监察局。

负载调试合格标准：

牵引力、绳速符合铭牌；

电机电流≤额定电流，无过热；

制动可靠，无溜车、无打滑；

钢丝绳无爬绳、乱绳、咬绳。

4）双速切换调试（核心功能）

无载切换：慢速↔快速切换，手把灵活、无卡滞，齿轮啮合平稳、无冲击声。

带载切换（轻载）：≤30% 额定牵引力下切换，无跳档、无异常声响国家矿山an全监察局。

严禁重载切换（≥50% 额定牵引力），防止打齿、损坏减速器国家矿山an全监察局。

六、an全验收与交付

自检：安装调试记录齐全，螺栓紧固、制动可靠、电气防爆、钢丝绳合规国家矿山an全监察局。

专检：机电科、安监科联合验收，锚固力测试、制动性能测试、绝缘测试合格。

试运行：连续运行 2 小时无异常，方可正式投用。

交付资料：安装图、调试记录、合格证、防爆证、煤安证、操作规程、维护台账国家矿山an全监察局。

七、常见问题与处理

制动不灵 / 溜车：闸瓦磨损超限→更换；间隙过大→调至 2～3mm；制动轮油污→清洗。

双速切换卡滞 / 打齿：齿轮啮合间隙不当→重新调整；拨叉磨损→更换；操作不当→严禁重载切换。

电机过热 / 电流大：同轴度偏差→重新找正；负载过大→减载用慢速；电压低→调整供电。

钢丝绳乱绳 / 咬绳：排列不齐→重新排绳；导绳器磨损→更换；拉力不均→调整张力。

综上所述，矿用双速多用绞车的安装与调试是一项系统性工程，须严格遵循技术规范和an全标准。安装阶段需重点把控基础施工精度、设备定位准确性以及连接部件的紧固程度，确保设备运行的稳定性；调试过程则需通过空载、负载及双速切换等多环节测试，全面验证设备性能参数与an全保护功能。操作人员应接受专业培训，熟悉设备结构原理与操作规程，定期开展维护保养工作，保障设备长期可靠运行。同时，现场管理需建立完善的an全监督机制，严格执行煤矿an全规程，du绝违章操作，防范an全事故发生。通过科学规范的安装调试与日常管理，矿用双速多用绞车将充分发挥其gao效、灵活的性能优势，为矿山提升运输作业提供坚实保障，助力矿山an全生产与经济效益的提升。
