看懂双速回柱绞车：整机结构组成与各部件功能详解

---

双速回柱绞车作为煤矿井下回采工作面回撤支护设备的核心牵引装备，主要用于采煤工作面结束后回撤支柱、顶梁等支护材料，也可辅助完成工作面设备搬迁、短距离物料运输等作业任务，是煤矿井下综采、炮采工艺体系中不可或缺的采掘配套设备。该设备整体采用模块化集成设计思路，以动力传递路径为核心逻辑划分功能单元，从整机结构层面可划分为动力输入单元、传动变速单元、卷筒缠绕单元、制动控制单元、机架支撑单元与辅助附件六大核心组成部分，各单元之间通过刚性连接与传动副耦合实现协同工作，既保证了整机结构的紧凑性适配井下狭窄作业空间，又通过双速变速设计满足了空载快速牵引、重载低速大扭矩牵引的差异化作业需求。相较于单速回柱绞车，双速回柱绞车通过合理的结构布局实现了牵引力与牵引速度的灵活切换，在提升回撤作业效率的同时降低了设备能耗，其整机结构的设计合理性直接影响设备运行可靠性、维护便捷性与井下作业an全性。

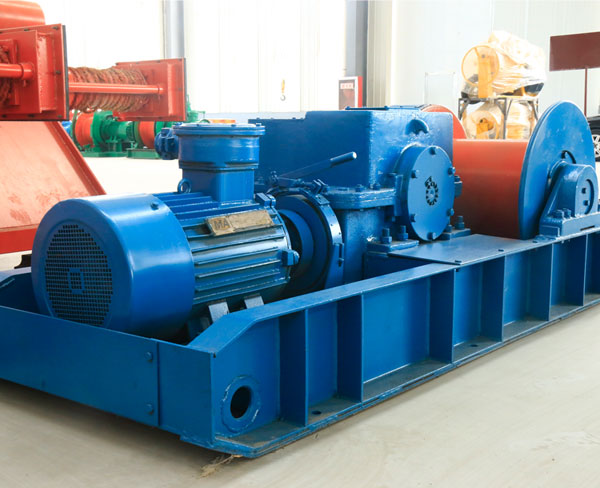

双速回柱绞车整机结构组成

一、整机概述

双速回柱绞车是煤矿回采工作面回收支柱、搬运设备的专yong提升运输设备，也可用于其他矿山、建筑工地的牵引作业。该设备采用两种转速设计，可根据负载大小切换工作档位，大速档位用于空载快速牵引，小速档位用于重载低速牵引，兼顾作业效率与牵引能力，相比单速绞车作业灵活性更强，更适配井下复杂的作业环境。双速回柱绞车整机采用模块化集成设计，主要可分为动力输入模块、传动变速模块、卷筒牵引模块、机架支撑模块、制动控制模块以及辅助配套模块六大核心组成部分，各模块相互配合完成牵引作业功能。

二、动力输入模块

1. 电动机

电动机是双速回柱绞车的动力来源，通常采用隔爆型三相异步电动机，适配煤矿井下易燃易爆的工作环境，符合国家煤矿an全设备防爆标准。电动机输出轴通过弹性联轴器与传动系统的输入轴连接，弹性联轴器可缓冲电动机启动时的冲击载荷，补偿两轴之间的安装偏差，降低振动对传动系统的影响。电动机的功率根据绞车额定牵引力大小配置，常见规格从11kW到75kW不等，用户可根据实际作业的zui大负载选择对应功率的机型。

2. 底座安装组件

电动机通过专yong的电机底座固定在绞车整体机架上，电机底座设置有调节槽，可微调电动机的安装位置，方便调整联轴器的同轴度，保证动力传输的稳定性。部分机型还在电动机与底座之间加装橡胶减振垫，进一步吸收电动机运行产生的振动，降低整机工作噪音。

三、传动变速模块

传动变速模块是双速回柱绞车实现双速输出的核心部分，采用闭式齿轮传动结构，所有齿轮、轴类部件都密封在钢制箱体内部，通过润滑油润滑，可you效降低齿轮磨损，延长部件使用寿命。传动模块主要由箱体、输入轴总成、中间轴总成、输出轴总成、换挡机构四部分组成。

1. 变速箱箱体

变速箱箱体一般采用灰铸铁整体铸造而成，强度高、刚性好，可承受传动过程中的冲击载荷，避免箱体变形影响齿轮啮合精度。箱体上设置有观察窗、放油孔和注油孔，方便日常检修维护和更换润滑油；箱体结合面加装密封垫片，防止润滑油泄漏，同时避免井下灰尘、水进入箱体内部污染润滑油。

2. 轴系与齿轮组件

双速回柱绞车通常采用二级定轴齿轮变速结构，通过换挡拨动不同齿轮啮合获得两种输出转速：

·输入轴：输入端与电动机联轴器连接，轴上固定安装高速主动齿轮与低速主动齿轮，随输入轴同步转动；

·中间轴：部分机型设置中间轴，轴上安装对应啮合的从动齿轮，将动力传递给输出轴；

·输出轴：输出端与卷筒轴连接，轴上设置有可滑动的啮合套，通过换挡机构拨动啮合套，分别与高速齿轮或低速齿轮结合，实现转速切换。当啮合套结合高速齿轮时，输出转速高，牵引力小，适用于空载快速回柱；当啮合套结合低速齿轮时，输出转速低，牵引力大，适用于重载牵引作业。

所有齿轮均采用合金结构钢锻造加工，经过调质、表面淬火处理，齿面硬度高，nai磨性好，弯曲强度高，可承受大载荷冲击；轴类部件经过调质处理，保证足够的抗扭强度与抗弯强度，各轴通过滚动轴承安装在箱体上，转动阻力小，承载能力强。

3. 换挡机构

换挡机构主要由换挡手柄、拨叉、拨叉轴、定位装置组成，安装在箱体外侧，操作人员可通过搬动换挡手柄完成档位切换。定位装置采用钢球弹簧定位结构，可将拨叉固定在对应档位，防止工作过程中自动脱档，保证传动稳定；换挡手柄设置有档位标识，操作人员可清晰识别当前工作档位，操作简单直观。

四、卷筒牵引模块

卷筒牵引模块是直接承载钢丝绳、完成牵引作业的执行部件，主要由卷筒、卷筒轴、绳衬、固定装置组成。

1. 卷筒主体

卷筒一般采用无缝钢管加工而成，部分大吨位机型采用钢板卷制焊接而成，两端焊接有法兰端板，防止钢丝绳工作过程中从卷筒端部脱出。卷筒内表面与输出轴通过键连接传递扭矩，保证动力可靠传输。卷筒的容绳量根据绞车额定牵引距离设计，可满足不同作业距离的容绳需求，常见容绳量从100米到200米不等。

2. 绳衬与钢丝绳固定

卷筒外表面一般镶嵌有木质或聚氨酯绳衬，绳衬表面加工有绳槽，钢丝绳缠绕在绳槽内，可避免钢丝绳相互摩擦挤压，延长钢丝绳使用寿命，同时增大钢丝绳与卷筒之间的摩擦力，防止打滑。绳衬磨损后可单独更换，无需更换整个卷筒，维护成本低。卷筒端部设置有钢丝绳固定装置，将钢丝绳端头固定在卷筒上，固定方式一般采用压板螺栓固定，连接可靠，拆装方便。

3. 卷筒轴

卷筒轴一端与变速箱输出轴通过联轴器或花键连接，另一端通过滚动轴承支撑在机架的轴承座上，承受钢丝绳牵引产生的弯曲载荷与扭转载荷，材质为you质碳素结构钢或合金结构钢，经过热处理保证强度与韧性。

五、机架支撑模块

机架支撑模块是承载整个绞车所有部件的基础结构，一般采用整体焊接式机架，由工字钢、钢板焊接而成，经过时效处理xiao除焊接应力，刚性好，强度高，可承受整机工作的所有载荷，不易变形。机架上加工有各个部件的安装定位面与螺栓孔，变速箱、卷筒轴承座、电动机都通过螺栓固定在机架上，保证各部件的相对位置精度。机架两端设置有吊装孔，方便整机的搬运与安装；底部设置有固定地脚孔，可通过地脚螺栓将绞车固定在地基上，防止工作过程中绞车移位。部分小型双速回柱绞车采用可拆式机架，方便井下狭窄空间的运输与安装。

六、制动控制模块

双速回柱绞车一般设置两道制动装置，分别为工作制动器和an全制动器，保证作业过程中的停车an全，防止卷筒意外转动引发an全事故。

1. 工作制动器

工作制动器通常采用带式制动器，安装在电动机输出轴或者变速箱输入轴上，通过操作手柄控制制动带的松紧实现制动。当需要停车时，搬动操作手柄拉紧制动带，抱紧制动轮，依靠摩擦力实现制动，结构简单，操作方便，制动力矩可调，满足日常作业的制动需求。部分机型采用块式制动器，制动性能更稳定，散热性更加好。

2. an全制动器

an全制动器一般设置在卷筒轴或者输出轴上，通常采用手动抱闸结构，当工作制动器失效或者需要长时间停车时，启用an全制动器，防止卷筒溜车，提升整机工作的an全性。部分新型双速回柱绞车配置电磁感应an全制动器，断电自动抱闸，在突然停电的情况下可自动制动，避免发生an全事故，符合煤矿井下an全作业要求。

3. 操作机构

所有制动手柄、换挡手柄都集中布置在绞车面向操作人员的一侧，操作空间充足，布局合理，操作人员可方便完成启动、换挡、制动等所有操作，手柄操作力小，降低操作人员劳动强度。

七、辅助配套模块

1. 防护装置

外露的联轴器、转动轴部位都设置有an全防护栏或者防护罩，防止操作人员意外接触转动部件引发an全事故，防护罩一般采用钢板焊接或者网状结构，不影响观察同时满足防护要求。

2. 润滑系统

变速箱内部采用浸油润滑，各外部轴承位置设置有黄油嘴，可定期加注润滑脂，保证轴承润滑良好，延长使用寿命。部分大吨位机型配置强制润滑系统，通过油泵将润滑油输送到各个啮合点与轴承位置，润滑效果更加好。

3. 配套附件

整机出厂一般配套有专yong钢丝绳、安装地脚螺栓、专yong工具、易损备件等，满足用户安装使用与日常维护的需求。针对井下防爆要求，配套的电气元件都符合隔爆标准，可直接接入煤矿井下供电系统使用。

八、各组成部分参数示例

组成模块	核心部件	常用参数范围	材质要求
动力输入模块	隔爆电动机	功率11~75kW，转速1440r/min	外壳铸铁，绕组铜线
传动变速模块	传动齿轮	模数4~8，精度等级8级	40Cr合金结构钢
卷筒牵引模块	卷筒	直径250~400mm，容绳量100~200m	无缝钢管/Q235钢板
机架支撑模块	整体机架	长度1500~3500mm	Q235工字钢+钢板
制动控制模块	制动带	宽度80~150mm	石棉铜丝制动带

综上所述，双速回柱绞车的整机结构是动力传输、动作执行、an全防护与操作控制四大功能模块有机协同的整合体系：电动机提供原始动力输出，经减速器实现两级转速的转矩变换，通过卷筒装置完成钢丝绳的收放牵引，制动系统保障运行过程的可控性与停机状态的稳定性，机架承载所有部件并适配井下巷道狭小空间的安装需求，操作与辅助部件进一步提升了设备运行的可靠性与维护便利性。各结构部件之间的参数匹配与装配精度，直接决定了绞车在倾斜煤层回采工作面、巷道回撤等复杂工况下的牵引能力、作业效率与运行an全。随着煤矿开采装备智能化与节能化发展，双速回柱绞车的整机结构也在不断优化，通过轻量化材料应用、模块化设计升级与智能化监测部件集成，其结构紧凑性、牵引效率与an全防护水平持续提升，为煤矿回采工作面设备回撤、物料牵引等作业提供了更为可靠的装备支撑，也为煤矿井下开采作业的效率提升与an全保障奠定了重要的结构基础。
