矿用双速绞车安装与调试标准流程

---

矿用双速多用绞车安装完成后，须按规范流程开展调试作业，验证设备安装质量、运行性能及an全保护装置可靠性，确保绞车满足井下采煤、提升运输等作业要求。调试作业前须确认安装工序全部完成、相关配件及an全设施配备到位，所有参与调试人员须熟悉设备结构、操作规程及井下an全作业要求，严格按本步骤依次开展作业，严禁违规跳项操作。

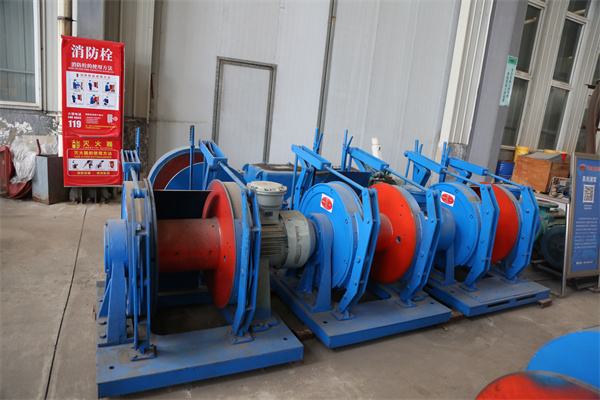

矿用双速多用绞车调试步骤

一、调试前准备检查

步骤 1：按照安装验收标准检查绞车各零部件安装情况，确认所有连接件螺栓扭矩符合设计要求，无松动脱落；基础固定牢固，无开裂移位缺陷。

步骤 2：检查绞车润滑油、液压油的油位、油质，确认油位处于油标刻度规定范围内，油质无乳化、杂质污染等问题，按要求补充对应牌号油品。

步骤 3：检查电气系统接线，确认接地装置连接可靠，绝缘电阻符合煤矿井下电气设备an全标准，各类保护装置（过流、过载、过卷、限速等）元件安装到位、整定参数正确。

步骤 4：手动盘动绞车滚筒，确认滚筒转动无卡滞、无异响，刹车机构动作灵活，闸块与制动轮间隙符合设计要求。

an全提示：调试前须确认绞车作业区域无无关人员，设置an全警示标识，调试操作人员须持有对应工种操作资格证。

二、空载调试

步骤 1：断开绞车与负载的连接，点动启动电机，确认电机转向与绞车标识的转向一致，若转向相反须立即停机调换电源相序。

步骤 2：启动绞车后分别进行低速档、高速档空载运行，单次连续运行时间不得少于[待补充]分钟，检查以下项目：

·电机运行电流稳定，无异常波动、过载情况

·减速器、轴承等传动部位温度不超过设计允许值，无异常振动、异响

·刹车机构操作灵敏，制动可靠，无刹不住车或者松闸不ce底现象

·深度指示器、操作手柄等部件动作准确，无卡滞错位

步骤 3：连续进行不少于5次的正反转切换、启停操作，验证操作按钮、控制回路的可靠性，确认所有保护装置触发后能及时切断动力电源，实现an全制动。

三、负载调试

步骤 1：按额定负载的25%加载，启动绞车分别进行低速、高速全行程往返运行不少于2次，检查绞车运行稳定性、制动性能，记录运行电流、传动部位温度等参数。

步骤 2：依次将加载提升至额定负载的50%、75%，分别重复全行程往返运行测试，每级加载运行次数不少于2次，检查各部位受力后有无变形、松动，钢丝绳排列是否整齐有序。

步骤 3：额定负载bai分百加载调试，连续进行不少于3次全行程往返运行，检查以下项目：

·绞车运行速度符合标称参数，高低速切换平稳无冲击

·制动时能可靠将额定负载停止在任意位置，无下滑溜车现象

·所有传动部位温度、振动值在允许范围内，无渗漏油现象

·各类保护装置仍能正常触发动作，满足an全要求

步骤 4：按要求进行1.25倍额定负载的超载静制动力矩试验，将重物停在井筒指定位置停留[待补充]分钟，确认绞车制动机构满足静强度要求，无滑动、结构变形情况。

四、调试后收尾与验收

步骤 1：调试完成后停机切断电源，对所有连接部位再次进行紧固检查，整理现场工具、杂物，清理绞车设备表面积尘油污。

步骤 2：整理调试过程中记录的各类参数，包括空载电流、负载电流、传动部位温度、制动试验结果、保护装置动作情况等，形成调试记录文件。

步骤 3：由安装、使用、监理三方共同按照验收标准进行验收，验收合格后签字确认，方可正式投入使用；验收不合格须根据问题整改后重新进行调试。

注意：调试过程中出现异常异响、温度骤升、制动失效等故障时，须立即停机断电排查，排除故障后方可继续调试，严禁带故障运行。

全部调试项目完成后，需将绞车空载运行30分钟以上，观察各部件运行状态：确认电机电流稳定、制动装置开合动作灵敏可靠、传动部位无异常异响或过热现象、各连接螺栓无松动、钢丝绳排绳整齐无跳槽。确认所有参数符合运行要求后，切断试验电源，整理调试过程记录，填写调试合格报告，方可交付投入正式使用。
