零基础新手必看！JSDB-19双速多用绞车使用攻略

---

双速多用绞车作为煤矿行业必需的一种提升设备，其工作状态的优良、使用寿命的长短、作业效率的高低，往往都取决于该设备的日常管理质量，所以，从某些层面上讲，严格按照相应技术规程进行JSDB-19双速多用绞车的安装、使用、维护与维修具有十分重要的意义。为使JSDB-19双速多用绞车的效能得以较大程度的发挥，本文现就对该设备的基本构造作以简要概述与总结，以供相关使用单位参考借鉴。

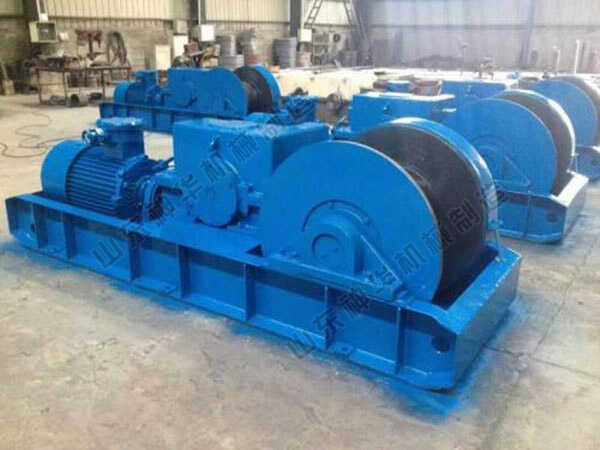

JSDB-19双速多用绞车组成：包括底架、电动机、联轴器、制动闸、减速器、卷筒装置组成。

底架是一个型钢焊制而成的框架，前后两侧各有一槽钢，两端用钢板相连，其槽内有筋板，下面焊有一钢板，钢板下还焊有两条状钢板，底架左侧依次焊有三段小槽钢，左侧二段槽钢面上有钢板，并开有腰形孔；

电动机用螺栓组固定其上，另一小槽钢面上椭钢板、开有一园孔，三段小槽钢右侧两槽钢间焊有筋板，槽钢面上开有通园孔；

减速铬和卷筒装置依次固定在底架的槽钢面上，槽钢底面、板上开有若干园孔，侧板两端开有园孔；

卷装置主等由轴支承、卷筒、大齿圈、上罩子、下罩子、透盖组成。
