了解JSDB-10双速多用绞车的结构与原理,越详细越好

---

绞车结构简单,携带方便,选用JSDB-10双速多用绞车需要了解哪些知识呢?当然是它的结构组成与工作原理啦,了解的越详细越好啊,本期小编带大家了解矿用注水泵的结构与工作原理。

JSDB-10双速多用绞车结构组成及工作原理：

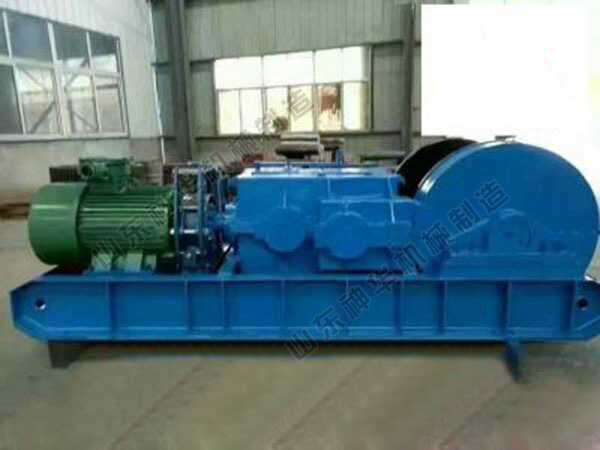

   JSDB-10双速多用绞车主要由电动机、联轴器、工作制动闸、变速手把、安全制动闸、减速箱、卷筒装置、底座等部分组成。 绞车由电动机经带有制动轮的联轴器、减速箱（快速时：一级圆锥齿轮传动及一级圆柱齿轮传动；慢速时：一级圆锥齿轮传动及三级圆柱齿轮传动），再经过一级开式齿轮传动传递 到滚筒，绞车内部各转动部位均采用滚动轴承支承。底座由型钢焊接而成。减速箱是绞车的传动心脏，共有两种速度。当绞车从慢速传动位置变换至快速传动位置 时，搬动调速手把将第一级闭式圆柱齿轮传动的小齿轮滑移到与内齿圈联接，便实现快速传 动；反之当绞车从快速传动位置变换至慢速传动位置时，搬动调速手把将第一级闭式圆柱齿 轮传动的小齿轮滑移到与内齿圈脱离，便实现慢速传动；

  本绞车对称布置，呈长条形，便于绞车的搬移和固定。绞车宽度、高度尺寸绞小，适于井下空间窄小的条件下工作。绞车结构简单、紧凑：上下箱体为剖分式，装配、维修均很方便

以上便是总结的JSDB-10双速多用绞车的结构与工作原理,如果大家想了解更多精彩内容,随时到山东神华官网查看.
