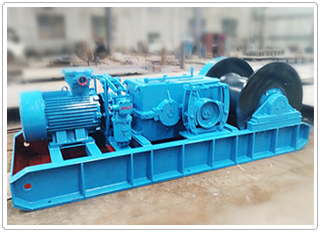

双速绞车为隔爆型绞车,主要供煤矿井下有煤尘或爆炸性气体的环境下采煤
工作面液压支架的推移,掉向和搬运。双速绞车在结构上采用了球面蜗轮副传动,
手动拨叉实现换挡调速,快速可达慢速的5-6倍,提高工作效率。
客户的持续满意,是我们
不懈的目标追求!
具有快、慢两个速度,慢速档牵引力大,用于拉重负荷;快速档速度快,用于回绳、拉空车等。
采用“齿-联”传动系统和“双轴多级”的传动
Realized two speeds, fast and slow
双速绞车在技术原理上,采用“齿-联”传动系统和“双轴多级”的传动特点,实现了快、慢两个速度,其慢速可代替现有的回柱绞车和慢速绞车,其快速可代替现有的调度绞车和运输绞车。
运转平稳、调速灵活、安全可靠
Smooth operation flexible speed control safe and reliable
与传统的双速绞车相比有结构紧凑、体积小、运转平稳、调速灵活、动力强劲、手动刹车、断电自锁。
传动效率高、寿命长
High transmission efficiency and long life

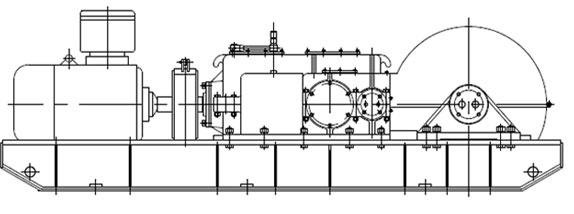

双速绞车在结构特点上实现了长条形对称结构特点,适合于煤矿井下狭小的作业空间,操作灵活方便。它克服了目前慢速、回柱等系列绞车存在的传动效率低,寿命短,工效低等特点。
◆ 双速绞车的操作人员须严格遵守操作规程。
◆ 双速绞车须按第四节的规定及时加注润滑油。
◆ 双速绞车如长时间搁置不用,须选择干燥的地方存放,防止电器受潮,绞车的裸露部分应涂以保护油,各摩擦部分涂上润滑油。
◆ 绞车拆卸时应先拆成部件,然后再将各部件进行拆卸,拆卸时应先卸下密封的罩子,工作端制动系统,再将卷筒装置,电机与底座的连接螺栓松开,并将该两部分拆掉,然后再将减速箱从底座上拆掉。
◆ 拆卸双速绞车各部时,应注意各部件的调整垫片厚度和数量,以便在重新装配时,保证绞车原有的装配精度,注意锥齿轮副的调整垫片不得任意地增减。
◆ 绞车在拆卸过程(东)中,严禁用锤硬打硬砸,须小心进行,不得损坏零件或碰伤零件表面。
检查钢丝绳固结的是否牢靠,各连接螺栓是否紧固,绞车安装是否牢固等。检查蜗轮箱润滑油是否够用,发现不足及时补充。(润滑油油脂不得随意更改)。
拆卸双速绞车(山)各部时,应注意各部件的调整垫片厚度和数量,以便在重新装配时,确保绞车原有的装配精度,注意锥齿轮副的调整垫片不得任意地增减。
点动双速绞车,检查电动液压抱闸是否与绞车同步,并且抱闸是否稳固。 绞车在拆卸过程(东)中,严禁用锤硬打硬砸,须小心进行,不得损坏零件或碰伤零件表面。
型 号 | JSDB-13 | JSDB-19 | JSDB-25 | |
慢 速 | 外层最大静张力 KN | 130 | 190 | 250 |
内层最大静张力 KN | 200 | 320 | 390 | |
平均静张力 KN | 165 | 250 | 320 | |
传动比 | 187.85 | 238.88 | 235.85 | |
平均绳速 m/s | 0.11 | 0.17 | 0.168 | |
快 速 | 外层最大静张力 KN | 15 | 25 | 30 |
传动比 | 25.82 | 34.81 | 30.95 | |
外层最大绳速 m/s | 1.24 | 1.538 | 1.66 | |
卷 筒 | 直径 mm | Φ435 | Φ545 | 545 |
宽度 mm | 530 | 570 | 770 | |
容绳量 m | 180 | 400 | 500 | |
外形尺寸 | 3158 *1215 *1030 | 3825*1254*1187 | 3865*1274*1187 | |
整机重量(包括电机kg) | 2980 | 6880 | 7400 |
