双速多用绞车的传动原理和结构实现是怎样的？

---

双速多用绞车的传动原理和结构实现，通过“齿-联”传动系统与“双轴多级”传动结构的协同设计，实现了gao效、紧凑、dup功能的动力传递，具体如下：

一、传动原理：双速切换与大速比实现

“齿-联”传动系统

慢速模式：操作员通过调速手把，使闭式圆柱齿轮中的小齿轮与内齿圈联接。此时，动力通过小齿轮与内齿圈的啮合传递，形成低速大扭矩传动，适用于液压支架搬运、回柱放顶等重载低速场景。

快速模式：小齿轮脱离内齿圈，与高速齿轮啮合。动力通过高速齿轮直接传递，实现高速小扭矩传动，满足矿车调度、物料运输等轻载高速需求。

速比设计：通过齿轮齿数比的优化，实现快、慢速的大速比（如慢速0.1m/s，快速1.2m/s），覆盖煤矿井下多样化作业需求。

动力传递路径

电动机提供动力，通过联轴器传递至减速器；

减速器采用双轴多级传动结构，进一步降低转速、增大扭矩；

动力经一ji开式圆柱齿轮传递至卷筒装置；

卷筒装置通过缠绕钢丝绳，实现重物提升、运输或回柱放顶等作业。

二、结构实现：紧凑设计与功能集成

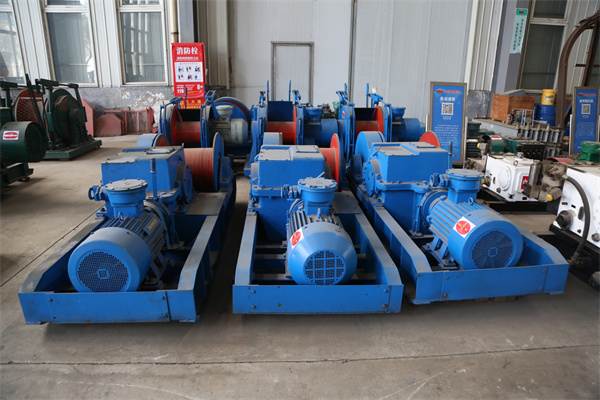

核心部件

底架：型钢焊接框架，前后槽钢与钢板相连，形成稳定支撑结构。左侧焊有三段小槽钢，用于固定电动机和其他部件，槽钢面上开有腰形孔，便于安装与调整。

电动机：隔爆型设计，符合煤矿an全标准，通过螺栓组固定在底架上，提供动力源。

联轴器：柔性连接，补偿安装误差，减少传动振动，确保动力平稳传递。

制动闸：双闸制动系统，制动力矩提升50%，确保重载停车an全。制动闸与卷筒装置联动，紧急情况下可同时施加制动力。

减速器：双轴多级传动结构，通过多级齿轮啮合实现大传动比（如1:20），缩小设备体积。减速器内部采用滚动轴承支撑，摩擦系数低，使用寿命长。

卷筒装置：由轴支承、卷筒、大齿圈、防护罩等组成。卷筒内部转动部位采用滚动轴承，减少摩擦损耗；大齿圈与齿轮组啮合，实现动力传递；防护罩防止钢丝绳脱槽，确保作业an全。

结构创新

长条形对称设计：设备长度方向对称布局，宽度缩小25%，适应井下狭窄空间作业。底架下方焊有两条状钢板，便于设备在不同工作地点的自移。

模块化集成：电动机、减速器、卷筒装置等部件采用螺栓固定，便于快速拆卸与维修。模块化设计使故障排查时间缩短50%，年维护费用降低15%。

高强度材料应用：底架、卷筒等关键部件采用高强度合金钢，表面进行nai磨涂层处理，设计寿命达10年以上。

三、技术优势：效率、an全与成本的平衡

传动效率提升

双轴多级传动：减少中间环节能量损耗，传动效率较传统绞车提升30%以上。

滚动轴承支撑：卷筒内部转动部位采用滚动轴承，摩擦系数降低60%，延长使用寿命。

an全性能强化

双闸制动：制动闸与卷筒装置联动，紧急情况下可同时施加制动力，避免滑车事故。

隔爆设计：电动机、控制箱等关键部件符合ExdI Mb标准，适应爆炸性气体环境。

成本与维护优化

一机多用：替代回柱绞车、调度绞车等多种设备，降低采购成本20%以上。

模块化维护：故障部件可快速更换，年维护费用降低15%。

长寿命设计：高强度合金钢与nai磨涂层应用，设计寿命达10年以上。

双速多用绞车通过“齿-联”传动系统与双轴多级传动结构实现快慢双速一体化，其传动原理采用联轴器连接电动机与减速器，经一ji开式圆柱齿轮将动力传递至滚筒，通过切换闭式圆柱齿轮小齿轮与内齿圈的啮合位置实现快速/慢速转换。结构上采用长条形对称底架设计，由型钢焊接框架、双槽钢侧板及筋板强化结构，卷筒装置集成轴支承、大齿圈与双层罩体，配合双闸制动系统确保运行稳定性。该设计兼顾了井下狭窄空间的作业需求与高传动效率，通过模块化组件实现低成本维护与长寿命周期，成为煤矿综采设备搬迁、矿车调度及回柱放顶等场景的核心辅助运输装备。
