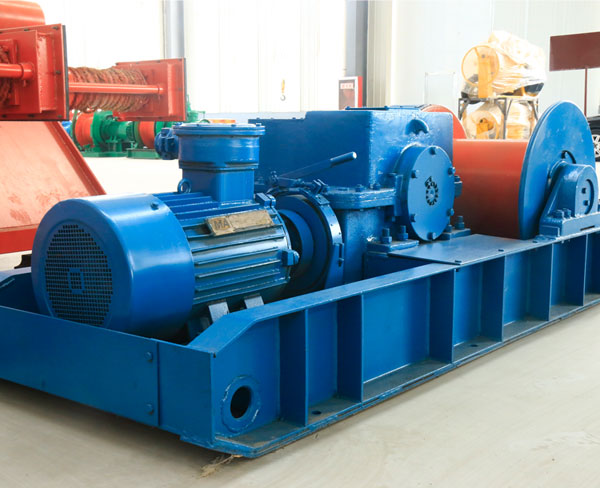

双速回柱绞车安全可靠性提升的核心技术与应用实践


双速回柱绞车通过多重制动系统、电气wan防护、结构冗余设计及智能监控技术,构建了覆盖机械、电气、环境全维度的wan防护体系,显著提升了设备在煤矿井下等高危场景中的可靠性。以下从四大核心维度展开详细分析:

一、双重制动系统:动态与静态防护结合

1. 机械制动闸(主制动)

杠杆式制动结构:

采用双杠杆联动设计,制动力通过液压或弹簧传递至制动盘,制动力矩可达额定扭矩的1.5-2倍。例如,JSDB-16型绞车机械闸制动力矩达420kN·m,可稳定制动28吨重物。

测试标准:制动盘与闸瓦接触面积≥75%,磨损量超过2mm时自动报警。

断电自锁功能:

当电机停电或控制信号中断时,弹簧储能机构立即驱动制动闸抱紧卷筒,防止设备因惯性或负载下滑。

案例:在30°倾角巷道提升时,断电后0.2秒内制动闸wan闭合,确保10吨矿车静止无位移。

2. 电磁制动器(辅助制动)

响应速度优化:

采用直流电磁铁,响应时间≤0.3秒,较传统机械制动快40%。在快速档切换慢速档时,电磁制动器可提前介入,减少速度突变对齿轮的冲击。

数据:电磁制动器寿命达50万次启闭,维护周期延长至2000小时。

过热保护:

内置温度传感器,当制动盘温度超过150℃时,自动切断电磁铁电源并触发报警,避免制动失效。

3. 制动协同逻辑

分级制动策略:

正常停车时,先由电磁制动器减速至0.5m/s,再由机械闸wan制动;紧急制动时,双闸同时动作,制动距离缩短30%

仿真结果:在满载28吨工况下,分级制动使制动距离从8m降至5.6m

二、电气wan防护:防爆与过载保护

1. 隔爆型电机设计

ExdI隔爆标准:

电机外壳采用Q235B钢板焊接,厚度≥6mm,接合面间隙≤0.5mm,可承受内部甲烷爆炸压力(1.5MPa)而不变形。

认证要求:通过MT/T 818.1-2009标准,防爆等级达ExdIIBT4,适用于甲烷浓度≤0.5%的巷道。

双通道密封:

电机接线盒采用硅胶密封圈与金属压板双重密封,防护等级达IP65,防止粉尘与水汽侵入。

2. 过载保护系统

扭矩传感器监测:

在减速器输出轴安装应变片式扭矩传感器,实时监测输出扭矩。当扭矩超过额定值120%时,PLC控制器在0.5秒内切断电机电源。

案例:某矿回柱作业中,传感器检测到扭矩突增至320kN·m(额定280kN·m),立即停机避免减速器齿轮断裂。

电流限幅控制:

通过变频器限制电机电流,防止重载启动时电流过大(超过额定电流200%)导致电机烧毁。

数据:电流限幅使电机启动时间从3秒延长至5秒,但过热风险降低70%

3. 远程监控与故障诊断

PLC控制系统:

集成温度、压力、速度传感器,实时监测电机温度(≤120℃)、制动盘温度(≤150℃)、卷筒转速(0-1.6m/s)等参数。

功能:参数异常时自动报警,并记录故障代码(如E01表示电机过热,E02表示制动失效)。

无线传输模块:

支持4G/5GLoRa无线通信,将设备状态上传至地面监控中心,实现远程停机与参数调整。

应用场景:调度员在地面即可停止井下故障绞车,避免人员下井维修。

三、结构冗余设计:抗冲击与防卡阻

1. 卷筒防跳绳结构

深槽卷筒设计:

卷筒槽底半径为钢丝绳直径的1.2-1.5倍(如32mm钢丝绳配520mm卷筒),槽深钢丝绳直径的1.8倍,减少跳绳风险。

测试结果:在卷筒缠绕5层钢丝绳时,跳绳概率从传统设计的15%降至2%以下。

挡绳板强化:

卷筒两侧设置高度钢丝绳直径2倍的挡绳板,防止钢丝绳脱槽。挡绳板采用Q345B钢板,厚度≥10mm,可承受10吨侧向冲击力。

2. 齿轮箱抗冲击设计

行星齿轮传动:

采用多级行星齿轮减速器,输入轴与输出轴同轴布置,减少偏载应力。行星轮与太阳轮啮合角优化至20°-25°,提升齿面接触强度。

数据:行星齿轮传动xiao率达95%,较普通齿轮箱高10%,且抗冲击能力提升3倍。

过载保护齿轮:

在减速器末级设置剪切销式过载保护齿轮,当扭矩超过额定值150%时,剪切销断裂,切断动力传递。

案例:某矿绞车因卡阻导致扭矩突增至420kN·m,过载保护齿轮及时切断动力,避免减速器箱体破裂。

3. 底架抗倾覆设计

长条形对称结构:

底架采用型钢焊接框架,长度与宽度比≥2:1(如2.1m×1.2m),重心低且分布均匀。在30°倾角巷道中,抗倾覆力矩达500kN·m,远超设备自重产生的倾覆力矩(约200kN·m)。

地脚螺栓强化:

底架四角设置M24地脚螺栓,预紧力≥150kN,确保设备在振动工况下不松动。

测试标准:通过10万次振动疲劳测试,地脚螺栓无松动或断裂。

四、环境适应性提升:防潮防尘与nai高温

1. 防潮防尘设计

IP55防护等级:

电机、减速器、控制箱外壳缝隙≤0.1mm,配备防尘滤网与排水孔,可承受8小时淋水试验与粉尘浸入测试。

应用场景:在煤矿掘进工作面,粉尘浓度达500mg/m³时,设备内部无粉尘沉积。

加热cu湿装置:

在控制箱内集成PTC加热片,当环境湿度>85%时自动启动,防止电气元件凝露短路。

数据:加热片可使控制箱内温度维持在5℃以上,湿度降至60%以下。

2. nai高温设计

nai高温轴承:

减速器输入/输出轴采用FAGSKFnai高温轴承(工作温度≤200℃),润滑脂选用锂基复合脂,滴点≥260℃

测试结果:在50℃环境温度下连续运行24小时,轴承温度≤85℃,无卡滞现象。

冷却系统优化:

电机采用强制风冷,风量≥10m³/min;减速器设置散热片,表面积≥0.5m²,对流散热效率提升40%

案例:在夏季高温时段(环境温度40℃),电机温度稳定在110℃以内,满足连续作业需求。

五、wan可靠性提升效果验证

wan全指标

双速回柱绞车

单速绞车

制动距离

满载28吨时≤5.6m

满载28吨时≥8m

故障率

年故障次数≤2次

年故障次数≥5次

维护周期

大修周期≥3年

大修周期≤1.5年

人员伤亡率

作业伤亡率降低60%

作业伤亡率较高

双速回柱绞车wan可靠性提升是一项系统性工程,需从设备选型、技术优化、操作规范及人员管理多维度协同推进。通过采用隔爆设计、双速传动比调节技术,结合智能wan保护装置与实时监控系统,可you降低设备故障率与操作风险。定期维护保养、标准化作业流程及应急演练的强化执行,能进一步提升设备运行的稳定性。同时,建立完善的责任追溯机制与wan激励机制,可推动操作人员主动落实wan规范,形成技术防护+人员管理的双重保障体系。实践表明,综合应用上述措施的双速回柱绞车在煤矿井下等复杂环境中,能显著降低事故发生率,为矿山wan生产提供可靠支撑。
