深度剖析矿用双速多用绞车传动装置的技术要点

---

矿用双速多用绞车的传动装置是其核心部件之一，通过“齿-联”传动系统实现慢速和快速两种运行模式，并具备大速比特性。以下是对其传动装置的详细介绍：

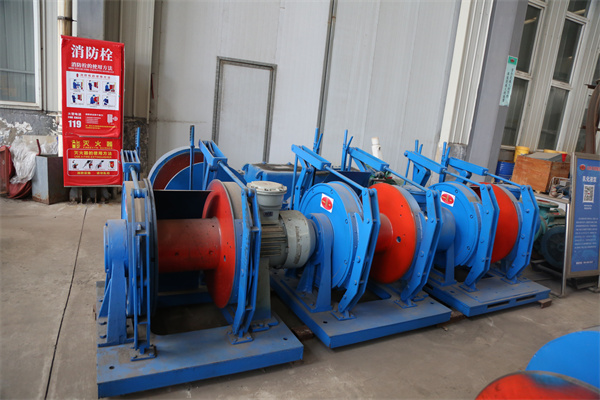

一、传动系统组成

矿用双速多用绞车的传动装置主要由联轴器、减速器和一ji开式圆柱齿轮组成，其核心功能是将电动机的动力gao效传递至卷筒，驱动钢丝绳完成重物提升或下放。具体组成如下：

联轴器：连接电动机与减速器，传递扭矩并补偿安装误差。

减速器：采用“双轴多级”传动设计，通过多级齿轮啮合实现大传动比，将电动机高速旋转转换为卷筒所需的低速大扭矩。

一ji开式圆柱齿轮：作为zui终传动级，将减速器输出的动力传递至卷筒，驱动钢丝绳缠绕或释放。

二、传动原理与速比实现

“齿-联”传动系统：

通过齿轮与联轴器的协同工作，实现慢速和快速两种运行模式。慢速模式适用于重载低速场景（如液压支架搬运），快速模式适用于轻载高速场景（如矿车调度）。

大速比设计：

减速器采用多级齿轮传动，结合一ji开式圆柱齿轮的zui终减速，形成大速比传动链。例如，JSDB系列绞车慢速静张力可达内层140kN（外层100kN），而快速静张力仅为内层22.1kN（外层14.5kN），速比差异显著。

速比切换机制：

通过调速手把控制滑移齿轮的位置实现速比切换。快速传动时，滑移齿轮与内齿圈啮合，改变传动路径以提升卷筒转速。

三、传动装置特点

gao效传动：

多级齿轮传动减少能量损耗，传动效率高，满足井下长时间连续作业需求。

结构紧凑：

采用“长条形对称”设计，传动装置与底架、卷筒等部件集成，适应井下狭窄空间，便于自移和固定。

可靠性高：

关键传动部件（如齿轮、轴承）采用高强度材料，结合双闸制动系统，确保运行an全。

维护便捷：

上下箱体为剖分式结构，装配和维修时无需拆卸整体传动装置，降低维护成本。

四、应用场景与优势

重载慢速场景：

在采煤工作面搬运液压支架时，慢速模式提供大牵引力（如JSDB-25内层静张力390kN），确保稳定运输。

轻载高速场景：

在矿车调度或物料运输时，快速模式提升作业效率（如JSDB-10快速绳速0.22m/s），缩短单次运输时间。

一体化设计优势：

通过单一绞车实现慢速绞车、快速绞车、调度绞车和运输绞车的功能整合，减少设备种类和占地面积。

综上所述，矿用双速多用绞车的传动装置凭借其du特的结构设计与科学的工作原理，在矿山开采作业中发挥着至关重要的作用。它不仅实现了绞车双速运行的功能，满足不同工况下对提升速度与提升力的要求，提高了作业效率，而且其紧凑合理的布局、可靠的传动性能以及良好的稳定性，you效保障了矿山生产的an全与稳定。随着技术的不断进步，相信矿用双速多用绞车的传动装置会在结构优化、智能化控制等方面取得更大突破，为矿山行业的发展注入新的活力，进一步推动整个行业向gao效、an全、智能化的方向迈进。
