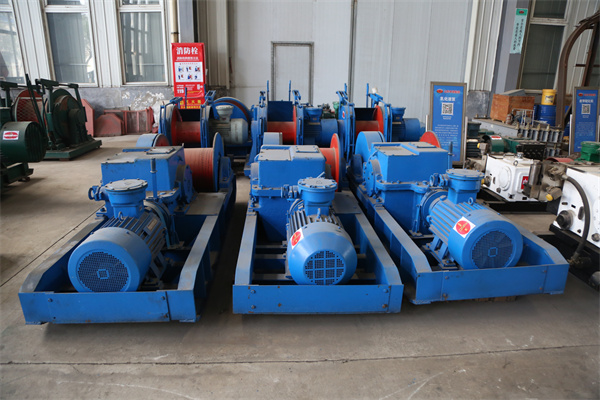

双速多用绞车卷筒装置的结构组成与工作原理详解

---

双速多用绞车的卷筒装置是绞车实现牵引与提升功能的核心部件，其结构通过齿轮传动与钢丝绳缠绕的协同作用，将电动机的旋转yun动转化为重物的直线运动，同时具备大承载能力与an全可靠性。以下从结构组成、工作原理及关键设计特点三方面进行详细介绍：

一、卷筒装置的结构组成

双速多用绞车的卷筒装置通常由以下核心部件构成：

卷筒本体

材质与形状：采用高强度铸钢或焊接钢结构制成，呈圆柱形，表面加工有螺旋槽或平行槽，用于引导钢丝绳有序缠绕，防止乱绳。

尺寸设计：卷筒直径与长度根据绞车的额定载荷和钢丝绳规格确定，直径越大，钢丝绳弯曲应力越小，寿命越长。

大齿圈

位置与功能：固定在卷筒一端或中部，与减速器输出齿轮啮合，将减速器的旋转动力传递至卷筒。

传动方式：通过齿轮传动实现卷筒的旋转，齿圈模数与齿数根据传动比和扭矩需求设计。

上罩子与下罩子

防护作用：覆盖卷筒及传动部件，防止灰尘、杂物进入，同时保护操作人员免受意外伤害。

结构特点：通常采用分体式设计，便于安装与维护，部分型号配备观察窗或检修门。

透盖

密封与支撑：安装在卷筒两端，用于支撑卷筒轴并密封轴承，防止润滑油泄漏和外界污染物进入。

材质选择：多采用铸铁或铝合金，兼顾强度与密封性。

钢丝绳固定装置

压绳器：通过螺栓或楔块将钢丝绳端部固定在卷筒上，防止松脱。

绳衬：在卷筒表面嵌入nai磨材料（如聚氨酯），减少钢丝绳磨损，延长使用寿命。

制动器

an全功能：安装在卷筒轴上，通过液压或机械方式实现紧急制动，防止重物滑落。

类型选择：常用盘式制动器或块式制动器，制动扭矩需满足绞车额定载荷的1.5倍以上。

二、卷筒装置的工作原理

卷筒装置的工作原理可分解为以下步骤：

动力传递

电动机启动后，动力通过联轴器传递至减速器，减速器通过齿轮组调整转速与扭矩。

减速器输出齿轮与卷筒上的大齿圈啮合，将动力传递至卷筒轴。

旋转yun动转换

卷筒轴在动力驱动下旋转，带动卷筒同步转动。

钢丝绳缠绕在卷筒的螺旋槽中，随着卷筒旋转，钢丝绳逐渐收紧或释放。

直线运动实现

提升模式：卷筒正转时，钢丝绳收紧，通过滑轮组或吊钩牵引重物上升。

牵引模式：卷筒反转时，钢丝绳释放，重物在自身重力或外力作用下移动，绞车提供反向牵引力。

速度调节

通过减速器的双速切换（如行星齿轮变速或滑移齿轮变速），卷筒可实现低速大扭矩（重载）或高速小扭矩（轻载）运行。

低速模式时，卷筒转速低，钢丝绳缠绕速度慢，但牵引力大；高速模式时，卷筒转速高，钢丝绳缠绕速度快，但牵引力小。

制动与an全保护

正常停机时，制动器通过弹簧或液压压力抱紧卷筒轴，防止重物滑落。

异常情况下（如断电、过载），an全保护装置（如限位开关、过载保护器）触发制动器紧急制动，确保an全。

三、关键设计特点

高承载能力

卷筒本体采用高强度材料，齿圈与卷筒轴通过键连接或过盈配合，确保传动可靠。

钢丝绳固定装置设计合理，避免应力集中，防止断绳事故。

nai磨与防腐蚀

卷筒表面喷涂nai磨涂层或嵌入绳衬，减少钢丝绳磨损。

罩子与透盖采用密封设计，防止内部零件锈蚀。

模块化与通用性

卷筒装置可与不同型号的减速器、电动机匹配，适应多种工况需求。

部分型号支持快速更换卷筒，实现不同规格钢丝绳的适配。

维护便捷性

罩子设计为可拆卸结构，便于检查齿轮啮合与轴承状态。

制动器调整与润滑点外置，简化日常保养流程。

综上所述，双速多用绞车卷筒装置通过集成行星齿轮变速机构、常闭式制动器及液压控制系统，实现了对卷筒转速与扭矩的jing准调控，其模块化的结构设计不仅确保了设备在不同工况下的gao效作业，更通过多重an全保护机制提升了运行可靠性。该装置凭借“低速大扭矩”与“高速轻载”的双模式切换特性，you效满足了矿山、建筑、船舶等领域对重物提升与快速牵引的多元化需求，为复杂作业环境下的工程效率提升与操作an全性提供了坚实的技术保障。随着智能化控制技术的不断融入，双速多用绞车卷筒装置将进一步朝着自动化、节能化方向发展，持续拓展其在现代工程装备中的应用潜力。
