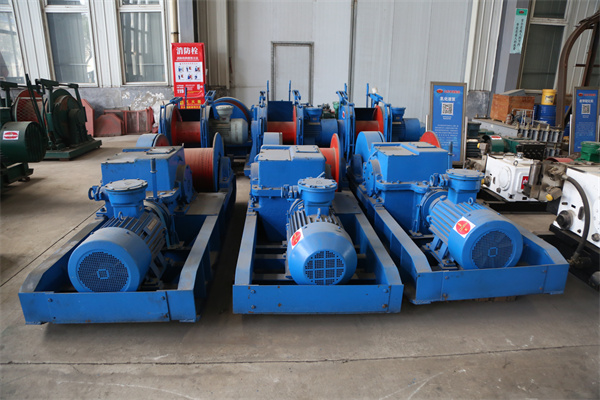

双速多用绞车的减速箱如何实现换挡？

---

双速多用绞车减速箱的换挡核心是手动拨叉式机械换挡机构，配合中间轴上的双联滑动齿轮组实现齿轮啮合组合的切换，进而改变传动比，达到快慢速切换的目的。整个换挡过程需严格遵循 “停车换挡、啮合锁定、空转验证” 的原则，具体实现方式如下：

一、核心换挡部件及作用

双联滑动齿轮组

安装在减速箱中间轴的花键部位，齿轮组包含高速档齿轮和低速档齿轮两个同轴齿轮，可沿花键左右滑动。两个齿轮的齿数、模数不同，对应不同的传动比：

高速档齿轮：齿数少，传动比小

低速档齿轮：齿数多，传动比大

手动拨叉换挡机构

内部拨叉：一端卡在双联齿轮的环槽内，另一端连接换挡拉杆

外部换挡手柄：延伸至减速箱箱体外侧，带自锁定位销，防止运行中脱档

定位自锁装置

换挡手柄上设有定位卡槽，换挡到位后，定位销自动卡入卡槽，锁定齿轮啮合位置，避免负载运行时齿轮窜动、脱档。

二、换挡操作步骤

停车制动，切断动力

须在绞车wan全停机状态下换挡，严禁带载或运行中换挡。操作步骤：

切断电动机电源，拉下隔离开关

操作制动器手柄，将卷筒wan全制动锁定，防止负载拉动齿轮转动

解锁换挡手柄，拨动齿轮

按下换挡手柄上的定位销解锁按钮，解除自锁状态

根据作业需求，将手柄拨至 “高速档” 或 “低速档” 位置：

拨至高速档：拨叉带动双联齿轮向左滑动，使高速档齿轮与输入轴主动小齿轮jing准啮合

拨至低速档：拨叉带动双联齿轮向右滑动，使低速档齿轮与输入轴主动小齿轮jing准啮合

确认啮合锁定，空转验证

松开解锁按钮，定位销自动卡入卡槽，完成档位锁定

合上电源，点动电动机，让减速箱空转 1-2 分钟，检查有无齿轮撞击声、振动异常，确认啮合平稳

正式加载运行

空转无异常后，松开制动器，根据档位对应的牵引力范围加载作业。

三、换挡故障及排除

故障现象	可能原因	排除方法
换挡手柄拨不动	1. 未wan全停机，齿轮咬合受力2. 定位销卡滞3. 齿轮齿面粘连	1. 重新制动，确保设备wan全静止2. 加注润滑油，轻敲手柄解锁定位销3. 拆解清理齿轮齿面杂质
换挡后脱档	1. 定位销磨损失效2. 拨叉变形3. 齿轮环槽磨损	1. 更换定位销及弹簧2. 校正或更换变形拨叉3. xiu复或更换磨损的双联齿轮
啮合后异响	1. 齿轮啮合不到位2. 齿面磨损、点蚀	1. 重新换挡，确保定位销wan全卡入卡槽2. 打磨齿面毛刺，严重时更换齿轮

四、换挡维护关键要点

定期给换挡拉杆、拨叉、定位销加注锂基润滑脂，防止卡滞锈蚀

每次换挡前，清理减速箱外部手柄及周围煤尘，避免杂质进入定位机构

检修时检查双联齿轮花键、拨叉环槽的磨损情况，磨损量超过 0.5mm 时及时更换。

综上所述，双速多用绞车减速箱通过上述换挡机构的jing准配合，能够在不同工况下快速、平稳地实现高低速切换，既满足了重载工况下对大扭矩输出的需求，又兼顾了轻载工况下对gao效率、高速度的要求，从而you效提升了绞车的作业适应性和整体工作效率，确保设备在复杂作业环境中始终保持稳定可靠的运行状态。
