双速绞车卷筒的焊接工艺有哪些要点？

---

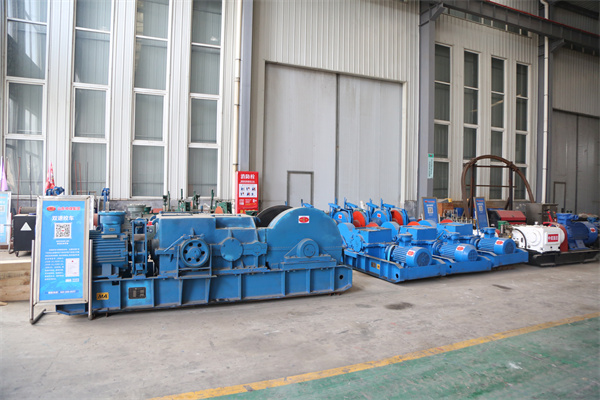

双速绞车卷筒作为矿井提升运输设备的核心部件，其焊接质量直接影响设备运行an全性和使用寿命。卷筒通常由筒壳、法兰盘、辐板（或加强筋）等组件焊接而成，需承受较大的静载荷、动载荷及交变应力。以下从焊接材料选择、焊接方法确定、焊接过程控制、质量检验等方面详细阐述其焊接工艺要点。

一、焊接材料选择

卷筒主体材料多为Q355（原Q345）低合金高强度钢，焊接材料需与母材力学性能匹配，同时考虑焊接工艺性和抗裂性。

·焊条电弧焊（SMAW）：选用E5015（J507）低氢型焊条，直径根据板厚选择（如板厚≥10mm用φ3.2mm或φ4.0mm），需经350-400℃烘干1-2小时，随用随取，防止吸潮。

·埋弧焊（SAW）：采用H08MnA焊丝配合HJ431焊剂，焊剂需经250-300℃烘干1小时，确保焊接过程稳定。

·气体保护焊（GMAW/FCAW）：使用ER50-6实心焊丝或E71T-1药芯焊丝，保护气体为80%Ar+20%CO₂混合气体，适用于全位置焊接和gao效率要求场景。

二、焊接方法选择

根据卷筒结构特点和生产效率要求，合理选择焊接方法：

·筒壳纵缝焊接：优先采用埋弧焊，因其熔深大、效率高、焊缝质量稳定，适合长直焊缝。若筒壳直径较小（如≤1000mm），可采用焊条电弧焊或气体保护焊。

·筒壳环缝焊接：法兰盘与筒壳的环缝焊接，可采用埋弧焊（工件旋转）或气体保护焊（焊工操作），确保环缝均匀一致。

·辐板与筒壳/法兰连接：多采用焊条电弧焊或气体保护焊，因其灵活性好，可适应复杂焊缝位置。

三、焊接前准备

焊接前需确保工件装配精度和表面清洁，具体包括：

·坡口加工：根据板厚设计坡口形式（如V型、X型），坡口角度60°±5°，钝边1-2mm，间隙2-3mm。坡口需用机械加工或等离子切割，qu除氧化皮和毛刺，表面粗糙度Ra≤25μm。

·装配精度：筒壳对接错边量≤板厚的1/10且≤3mm；法兰与筒壳同轴度≤0.5mm/m；辐板与筒壳垂直度≤1°。

·表面清理：焊接区域20mm范围内需qing除油污、铁锈、水分等，露出金属光泽。

·预热处理：当板厚≥20mm或环境温度低于0℃时，需对焊接区域进行预热，预热温度80-150℃，预热范围为焊缝两侧各100mm。

四、焊接过程控制

焊接过程需严格控制参数，减少焊接缺陷，具体要点如下：

1. 焊接参数选择

焊接方法	焊条/焊丝直径（mm）	焊接电流（A）	电弧电压（V）	焊接速度（cm/min）
焊条电弧焊（E5015）	3.2	100-130	22-26	8-12
埋弧焊（H08MnA+HJ431）	4.0	400-500	32-38	30-40
气体保护焊（ER50-6）	1.2	180-220	24-28	25-35

2. 焊接顺序

合理的焊接顺序可you效控制焊接变形，具体原则：

·先焊纵缝，后焊环缝；先焊内部焊缝，后焊外部焊缝。

·对称焊接：对于多辐板结构，采用对称分布的焊接顺序，减少整体变形。

·分段退焊：长焊缝采用分段退焊法，每段长度150-200mm，控制局部变形。

3. 层间处理

多层多道焊时，每层焊缝需清理熔渣和飞溅，检查有无裂纹、气孔等缺陷，层间温度控制在80-150℃（不超过200℃）。

4. 变形控制

采用刚性固定法（如工装夹具）、反变形法（预制反变形量）或预留收缩余量（纵缝收缩量约0.5-1.0mm/m），焊接后及时进行锤击xiao除应力。

五、焊接缺陷yu防

常见焊接缺陷及yu防措施：

·裂纹：控制预热温度和层间温度，选用低氢型焊接材料，避免焊接线能量过大，焊后及时进行消氢处理（200-250℃保温2-4小时）。

·气孔：确保焊接材料干燥，清理坡口表面，控制焊接速度和电弧电压，避免空气侵入。

·未熔合/未焊透：保证坡口尺寸和装配间隙，选用合适的焊接参数，确保电弧穿透力。

·夹渣：ce底清理层间熔渣，控制焊接电流和速度，避免熔渣与熔池混合。

六、焊后处理

焊后需进行以下处理，确保卷筒性能：

·消氢处理：对于板厚≥20mm或焊接接头拘束度大的情况，焊后立即进行200-250℃保温2-4小时，减少氢致裂纹风险。

·热处理：重要卷筒需进行整体或局部xiao除应力热处理，温度600-650℃，保温时间按板厚计算（2.5-3分钟/mm），缓冷至300℃以下空冷。

·表面处理： qu除焊缝余高（若设计要求），打磨焊缝表面，qing除飞溅和氧化皮，bi要时进行无损检测。

七、质量检验

焊接质量需通过以下检验手段确保：

·外观检验：检查焊缝表面是否有裂纹、气孔、夹渣等缺陷，焊缝余高≤3mm，咬边深度≤0.5mm且长度≤焊缝总长的10%。

·无损检测：纵缝、环缝等重要焊缝需进行bai分百射线检测（RT）或超声波检测（UT），符合GB/T 3323或JB/T 4730标准的Ⅱ级要求。

·力学性能试验：焊接工艺评定时需进行拉伸、弯曲、冲击试验，确保接头力学性能不低于母材。

·耐压试验：若卷筒为压力容器类结构，需进行水压试验，试验压力为设计压力的1.25倍，保压30分钟无泄漏。

八、an全注意事项

·焊接作业需佩戴防护面罩、焊工手套等防护用品，确保通风良好，防止有害气体中毒。

·高空作业时需系an全带，地面作业需清理周围易燃易爆物品。

·使用焊接设备前检查其an全性，接地可靠，避免触电事故。

注：以上工艺要点需结合具体产品设计要求和生产条件进行调整，焊接前需完成焊接工艺评定，确保工艺可行性。

综上所述，双速绞车卷筒的焊接工艺是一项系统性工程，其质量直接关系到设备的an全运行和使用寿命。在实际操作中，须严格遵循材料匹配原则，确保焊接材料与卷筒基材的力学性能和化学兼容性；采用合理的焊接方法（如埋弧焊、气体保护焊等），结合预热、层间温度控制和后热消氢处理，you效防止焊接裂纹的产生；通过优化焊接顺序、采用刚性固定和合理的工装夹具，将焊接变形控制在允许范围内；同时，严格执行无损检测和力学性能试验，确保焊缝质量符合设计标准。此外，操作人员的技能水平和质量意识也是关键因素，需通过专业培训和过程监督，确保每一道工序的规范性和准确性。只有将材料选择、工艺参数、质量控制和人员管理有机结合，才能打造出性能可靠、an全nai用的双速绞车卷筒，为矿山、建筑等领域的物料提升作业提供坚实保障。
