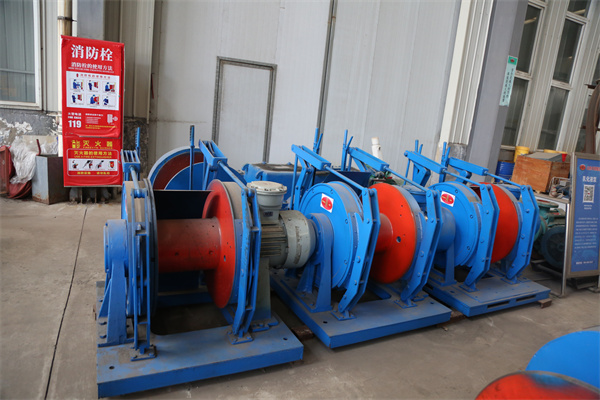

矿用双速多用绞车传动系统：双轴多级与齿联传动一体化设计解析

---

矿用双速多用绞车的传动系统采用“双轴多级”传动与“齿-联”传动系统，通过机械结构实现快、慢双速切换，兼具大传动比、gao效率与可靠性，具体特点如下：

一、核心传动结构

双轴多级传动

通过联轴器、减速器与多级齿轮串联，形成多级减速链。例如，JSDB-30AY型绞车总传动比达450:1，慢速模式下外层zui大静张力可达300kN，可拖动重载液压支架；快速模式通过滑移齿轮切换传动路径，实现1.48m/s的绳速，提升空载回程效率。

部分型号采用外置行星轮系变速机构，通过转动转杆改变内齿圈转速实现高低速切换，档位切换时减速机构齿轮啮合不变，仅调整变速机构内齿圈转速，解决传统结构复杂、传动效率低的问题。

齿-联传动系统

闭式圆柱齿轮与内齿圈啮合设计，结合圆锥滚子轴承（轴向游隙0.05-0.10mm）与双列向心球面滚子轴承（轴向游隙0.05-0.08mm），确保传动平稳性。

侧隙控制严格：锥齿轮侧隙0.15-0.20mm，闭式圆柱齿轮侧隙0.20-0.25mm，减少齿轮磨损与噪音。

二、双速切换原理

机械滑移调速

操作员通过搬动调速手把，使闭式圆柱齿轮的小齿轮滑移至与内齿圈联接，实现快速传动；反向操作则恢复慢速模式。此设计避免了液压调速系统的泄漏风险，调速响应时间≤2秒。

部分型号采用定轴式动力换挡变速箱，通过操控手柄改变离合器结合状态，实现正转两个速度和反转两个速度的切换。

变速机构优化

外置行星轮系变速机构连接减速机构再连接滚筒，通过改变内齿圈转速实现高低速切换，结构简单、占地面积小，可抵消有害径向载荷和惯性力，抵抗冲击振动能力强。

三、传动效率与性能优势

高传动效率

多级减速链与齿-联传动系统协同工作，减少能量损耗，综合工作效率提高30%。例如，在综采工作面搬运液压支架时，慢速模式确保an全定位，快速模式缩短辅助时间，单班作业量提升25%。

大容绳量与节能设计

卷筒装置采用上下罩子封闭设计，透盖与箱体间设置密封装置，防止煤尘侵入及润滑油外溢，确保设备在-10℃至40℃、相对湿度≤95%的井下环境中稳定运行。

部分型号采用高强度合金钢替代传统碳钢，在保证结构强度的同时减轻设备重量，例如SDJ-8改进型绞车通过优化底架筋板布局，使整机重量降低15%，便于井下人力搬运。

四、an全与可靠性设计

双闸制动结构

采用手动刹车与断电自锁双重保护，制动闸带与卷筒摩擦系数≥0.4，确保在70℃高温环境下仍能提供1.8倍额定扭矩的制动力。例如，JSDB-19型绞车在倾角30°的巷道中，制动距离≤0.5m，满足MT/T 99-2006《矿用提升绞车an全要求》。

密封与润滑优化

制动闸瓦采用铜基粉末冶金材料，配合nai高温润滑脂，使闸瓦寿命延长至8000小时以上，减少井下维护频次。

卷筒装置密封设计防止煤尘积聚，降低爆炸风险，适用于瓦斯浓度≤0.5%的井下环境。、

矿用双速多用绞车的传动系统以“双轴多级”与“齿-联”传动为核心，通过多级齿轮组串联实现大传动比设计。其核心部件包括闭式圆柱齿轮、内齿圈及滑移齿轮，通过挡位拨叉控制滑移齿轮与双联齿轮的啮合，完成快慢速切换。例如JSDB系列绞车采用机械滑移调速结构，操作员搬动调速手把即可使小齿轮滑移至与内齿圈联接，实现快速传动；反向操作则恢复慢速模式，调速响应时间≤2秒。该系统通过不同齿数齿轮组合改变动力传递速度与扭矩，慢速模式下总传动比可达450:1，外层zui大静张力达300kN，满足重型液压支架拖动需求；快速模式通过切换传动路径实现1.48m/s绳速，提升空载回程效率。传动链中圆锥滚子轴承与双列向心球面滚子轴承的配合使用，确保轴向游隙控制在0.05-0.10mm范围内，配合锥齿轮侧隙0.15-0.20mm、闭式圆柱齿轮侧隙0.20-0.25mm的精密设计，you效减少齿轮磨损与噪音。这种传动架构不仅实现了快慢速的大速比一体化，更通过模块化设计使易损件种类减少60%，备件库存成本降低55%，在综采工作面搬运液压支架等场景中，综合工作效率提升30%，单班作业量增加25%，成为煤矿井下狭窄空间gao效作业的关键装备。
