双速多用绞车的结构,您了解多少?

  2021-09-13 11:31:11       双速多用绞车 双速多用 绞车   浏览量:125

双速多用绞车结构,您了解多少?如果您想购买双速多用绞车,首先您要了解一下它的结构组成,因为了解参数可以帮您快速选择一台好的双速多用绞车,避免上当受骗,下面我们来了解一下吧。

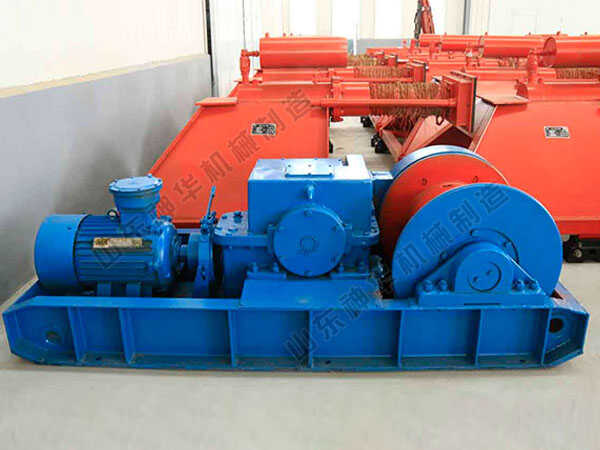

双速多用绞车主要由电动机、联轴器、工作制动闸、变速手把、安全制动闸、减速箱、卷筒装置、底座等部分组成。



   本绞车由电动机经带有制动轮的联轴器、减速箱(快速时:一级圆锥齿轮传动及一级圆柱齿轮传动;慢速时:一级圆锥齿轮传动及三级圆柱齿轮传动),再经过一级开式齿轮传动传



递到滚筒,绞车内部各转动部位均采用滚动轴承支承。底座由型钢焊接而成。减速箱是绞车的传动心脏,共有两种速度。当绞车从慢速传动位置变换至快速传动位置时,搬动调速手把将第一级闭式圆柱齿轮传动的小齿轮滑移到与内齿圈联接,便实现快速传动;反之当绞车从快速传动位置变换至慢速传动位置时,搬动调速手把将第一级闭式圆柱齿轮传动的小齿轮滑移到与内齿圈脱离,便实现慢速传动;



   本绞车对称布置,呈长条形,便于绞车的搬移和固定。绞车宽度、高度尺寸绞小,适于井下空间窄小的条件下工作。绞车结构简单、紧凑:上下箱体为剖分式,装配、维修均很方便;采用常规机械传动,安全可靠。绞车的操作简单,只要配合制动手把、调速手把、启闭控制按钮开关即可方便使用。



   本绞车使用范围较广,安设位置不一一列举,在此仅列一种供用户参考。参见图三,用作运搬绞车,安设在巷道内,用于上山、下山、平巷等综采工作面设备的搬迁及其他各类机



电设备的运搬。也可代替调度绞车、运输绞车,用于采掘工作面、井底车场、煤矿地面等处的矿车调度、物料运输等。



   用户可根据现场具体情况确定其安设位置,但应符合《煤矿安全规程》的有关规定。
